产品简介：

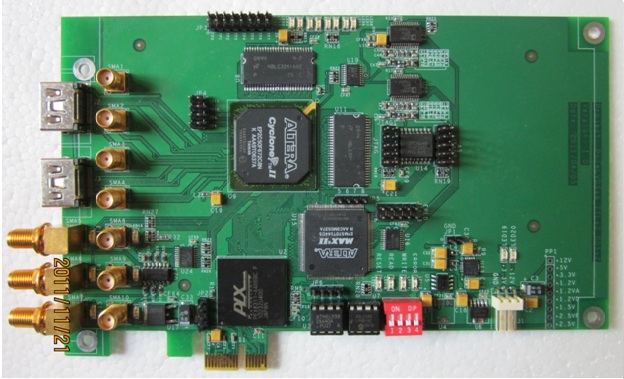

    P1H2010多通道数字信号采集/回放卡

产品特点：

• 标准PCIEx1全高半长卡；
• 总线接口：2.5Gbps PCIEx1总线；
• 输入LVDS信号接口：HDMI接口，3通道数据+1通道时钟，速率小于250Mbps；
• 输出LVDS信号接口：HDMI接口，3通道数据+1通道时钟，速率小于250Mbps；
• 输入TTL信号接口：SMA接口，6通道中低速TTL信号，速率小于80Mbps；
• 输出TTL信号接口：SMA接口，4通道中低速TTL信号，速率小于40Mbps；
• 2通道DDS：两片Analog公司AD9851，产生0~50MHz的时钟源，为回放信号提供时钟；
• FPGA：Altera公司CycloneII系列EP2C50F672C8大容量FPGA，包含：50528个逻辑单元、129个M4K存储单元、86个18x18乘法器和4个PLL，实现输入信号串/并变换、输出信号并/串变换、LVDS信号协议解析和SDRAM控制等功能。
• SDRAM：Micron公司MT48LC32M16A2TG-75:C大容量SDRAM，每片容量512Mb/16位。板上共有4片SDRAM，分成2组，每组2片，每组容量共1Gb/32位，每组针对一个通道TTL/LVDS信号，实现采集/回放信号的长时间缓存。例如：只进行采集时，为每路50Mbps TTL信号提供1Gb/50Mbps=20.48秒的缓存，极大地缓解了主机的处理压力。
• FPGA程序支持ROM和动态加载两种方式，可定制用户程序；
• Windows XP/2000系统驱动程序；
• Visual C++演示程序（含源码）；
• +3.3V/+12V供电

订购代码：P1H2010
